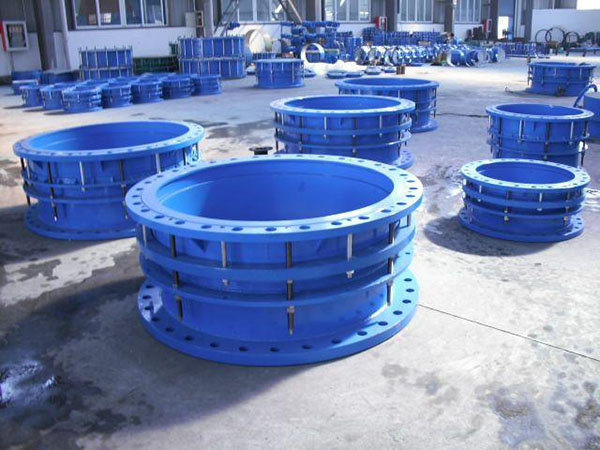

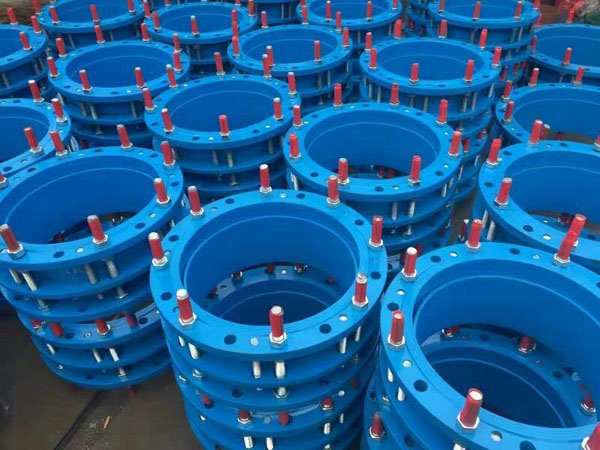

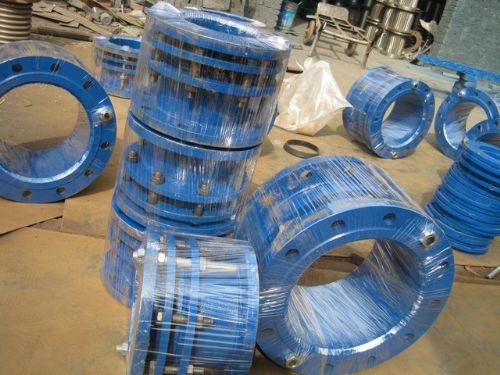

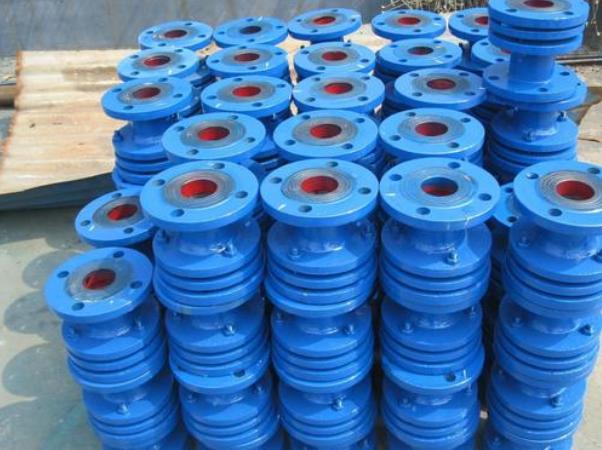

套管式伸缩器

套管式伸缩器也称伸缩节、膨胀节、补偿器。套管式伸缩器在一定范围内可轴向伸缩，也能在一定的角度内克服管道对接不同轴向而产生的偏移，能**的方便阀门管道的安装与拆卸，在管道允许伸缩量中可以自由伸缩，一旦越过其伸缩量就起到限位的作用，确保管道的**运行。

标签：伸缩器刚在伸缩器球形伸缩器

p 产品中心PRODUCT

C 联系我们CONTACT

巩义市汇智供水材料有限公司

手机：17319758766

C 案例推荐Case recommendation

伸缩器使用案例

伸缩器案安装现场

防水套管应用现场

防水套管现场安装

橡胶接头使用现场

产品介绍

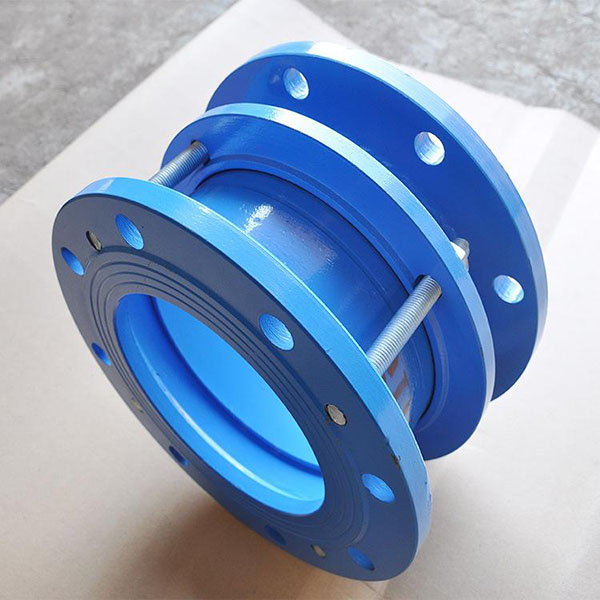

套管式伸缩器详细说明：

1. 套管式伸缩器该产品为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了**方便，给长距离管路因温差伸缩起到了很好的调节作用。

　2. 套管式伸缩器该产品内管材分为铸铁（HT）、镀锌（DX）和钢制（SF）三种。工作压力分 PN6 、 PN10 、 PN16 三种。

　3. 套管式伸缩器安装前须松开压盘螺栓，将该产品拉**安装长度，然后用对角法拧紧，切勿压偏，如架空使用，两端须安装相应的固定支架。

　4. 法兰连接采用 GB4216.3 － 4126.5 标准。

　5. 如选用其它规格可另行生产。　　

连接方式：

　法兰连接、焊接两种，直埋式伸缩器（非地沟、设井安装时）一般采用焊接。　

产品特点

套管式伸缩器性能特点：

产品用途

套管式伸缩器安装注意事项：

　1、套管式伸缩器在安装前应先检查其型号、规格及管道配置情况，**须符合设计要求。

　2、对带内套筒的伸缩器应注意使内套筒子的方向与介质流动方向一致，铰链型伸缩器的铰链转动平面应与位移转动平面一致。

　3、需要进行“冷紧”的伸缩器，预变形所用的辅助构件应在管路安装完毕后方可拆除。

　4、严禁用伸缩器变形的方法来调整管道的安装超差，以免影响伸缩器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。

　5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。

　6、管系安装完毕后，应尽快拆除波伸缩器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。

　7、套管式伸缩器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。

　8、水压试验时，应对装有伸缩器管路端部的次固定管架进行加固，使管路不发生移动或转动。对用于气体介质的伸缩器及其连接管路，要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM。

技术参数
