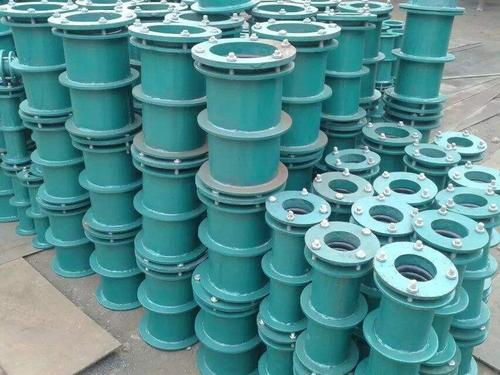

02S404型柔性防水套管

套管可分为：普通套管－－比要用的管道粗2-4厘米，固定在墙或板内，管道从中通过。柔性套管－－就是在套管与管道之间用柔性材封堵起到密封效果。钢性套管－－就是套管与管道间用钢性材料封堵达到密封效果。

标签： 02S404型柔性防水套管防水套管

电话咨询：17319758766

产品介绍
产品特点
产品用途
技术参数
相关产品推荐
供水设备相关知识

p 产品中心PRODUCT

传力接头系列

C 联系我们CONTACT

巩义市汇智供水材料有限公司

手机：17319758766

邮箱：[email protected]

网址：http://www.xj8112.cn

C 案例推荐Case recommendation

伸缩器使用案例

伸缩器案安装现场

防水套管应用现场

防水套管现场安装

橡胶接头使用现场

单球体橡胶接头应用案例

产品介绍

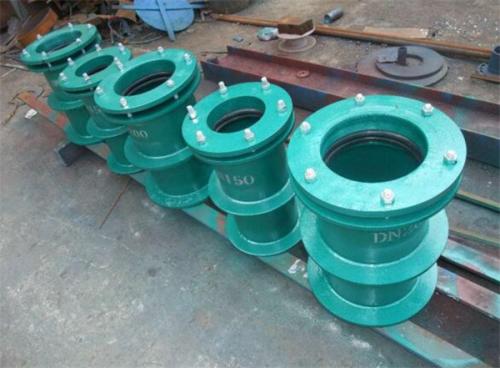

02S404型柔性防水套管说明：

1.柔性填料材料：沥清、麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。

2.密封膏：聚硫密封膏，聚胺脂密对膏

3.套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且**须将套管一次浇固于墙内。

4.穿管处混凝土墙厚应小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径**少为D5+200。

5.套管的重量以L=300计算如墙厚大于300时，应另行计算。

产品特点

什么是柔性防水套管

　　柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学**院**设计的S312、02S404标准图集制造的。柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且**须将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位?！　∫话阍谧鏊氐氖焙蛞玫教坠?，它是管道通向水池的通道。但是普通的套管很难密封，从而从套管与管道之间会有漏水、套管与墙壁之间也易漏水。只用防水套管的话解决了套管与墙壁之间的漏水，还不能解决套管与管道之间的密封，柔性防水套管正好可以解决两种问题。

　　套管可分为：普通套管－－比要用的管道粗2-4厘米，固定在墙或板内，管道从中通过。柔性套管－－就是在套管与管道之间用柔性材封堵起到密封效果。钢性套管－－就是套管与管道间用钢性材料封堵达到密封效果。防水套管－－就是套管所使用的环境是防止液体漏出或漏入的地方（比如水池、化粪池、地下室等），就是在套管外壁增加不少于1圈的防水翼，这样套管浇筑在墙体内时就成为一个整体，不会因胀缩因数而出现裂纹而渗漏。

产品用途

柔性防水套管的分类

　　根据与标准图集可以分为：国标和非标。国标型防水套管是指完全按照建设部相关的02S404或02S312标准图集选材和生产，对法兰厚度、翼环厚度、管径与厚度都有严格的要求。非标则是在外形和大概结构符合标准图集的情况下，选材时对法兰厚度、翼环厚度、管径与厚度认为放宽要求，严格来说，这些是不合格的产品，当然，一定程度内的放宽标准不**于影响使用，但过分的放宽标准则回影响到使用性能。据图集可以分为：S312型柔性防水套管和02S404型柔性防水套管。二者在外形尺寸、结构形式上都有不同。

技术参数

序号	名称	数量	材料	备注
1	法兰套管	1	Q235-A	焊接件
2	密封圈I型	2	橡胶
2	密封圈II型	1	橡胶
3	法兰压盖	1	Q235-A	焊接件
4	螺柱	N	4.8	GB897-884
5	螺母	N	4	GB/T41-200

DN	D1	D2	D3	D4	D5	ι	ι0		ι1	ι2	δ1	δ2	δ3	n-M	A型重量（kg）		B型重量（kg）
DN	D1	D2	D3	D4	D5	ι	Ⅰ型	Ⅱ型	ι1	ι2	δ1	δ2	δ3	n-M	Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型
50	60	95	65	145	200	65	28	/	72	30	3.5	4	8	4-M12	14.40	/	14.60	/
65	76	114	80	165	220	65	28	25	72	30	3.75	4	8	4-M12	16.89	17.07	17.18	17.35
80	89	127	95	180	235	65	28	25	76	38	4	4	10	4-M16	21.12	21.31	21.42	21.61
100	108	146	114	200	255	65	28	25	76	38	4	4.5	10	6-M16	24.37	24.58	24.71	24.92
125	133	180	140	235	290	65	28	25	76	38	4	6	10	6-M16	31.92	32.31	32.43	32.82
150	159	203	165	260	315	65	28	25	76	38	4.5	6	10	6-M16	35.77	36.17	36.31	36.72
200	219	265	226	320	375	65	28	25	76	38	6	6	10	8-M16	44.69	45.29	45.29	45.87
250	273	325	280	380	435	65	28	25	76	38	8	8	10	8-M20	59.41	60.22	60.43	61.33
300	325	377	333	435	495	72	32	30	90	46	8	10	10	8-M20	89.37	90.02	90.35	91.14
350	377	426	385	485	545	72	32	30	90	46	10	10	10	8-M20	99.74	100.3	100.7	101.5
400	426	480	435	540	600	72	32	30	90	46	10	10	10	12-M20	114.0	114.8	115.3	116.4
