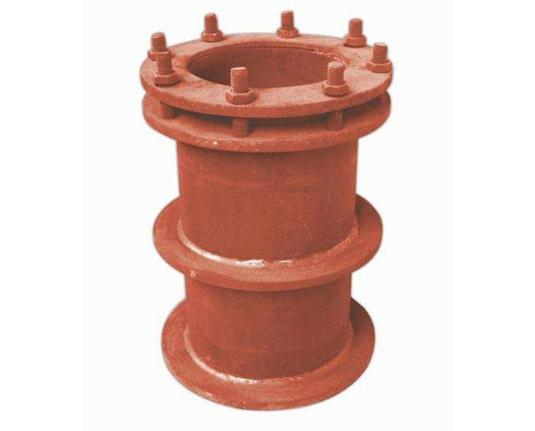

04FS02柔性密闭套管用于地下工程、化工、钢铁、建筑、化工、刚铁、自来水、污水处理等单位。柔性密闭套管是为了解决有些地下工程需要管路穿墙而过,而通过处又有严密防水要求;还有些构筑物也需要管路穿墙而过,同时又限制 管路不能因温度变化或外力产生伸缩和位移,更不允许管路在外在因素作用下产生振动而设计制作的。它的外壳一次性浇注在墙壁上,管子从套管中间通过,管子外径与套管中间用填料密封,起到了防水和减振作用。
产品优势:
1、柔性密闭套管是按照*标准04FS02制造生产,材料采用Q235-A。
2、柔性填料材料:沥青麻丝,聚苯乙稀板,聚氯乙烯泡沫塑料板。
3、密封膏:聚硫密封膏,聚胺脂密封膏。
注:1.穿管处混凝土墙厚应不小于200,否则应使墙壁一边或两边加厚。加厚部分的直径**少为D4+200。 2.钢管和挡圈焊接后经镀锌处理,再施行与套管安装。全部施行安装后再施行挡板和固定法兰焊接。3.焊工采用手工电弧焊,焊条型号为E4303
产品特点:
04FS02柔性密闭套管说明,人防密闭套管说明:
1、柔性填料材料:沥青麻丝,聚苯乙稀板,聚氯乙烯泡沫塑料板。
2、密封膏:聚硫密封膏,聚胺脂密封膏。
3、穿墙处混凝土墙厚不应小于300,否则应使墙壁一边加厚或两边加厚,加厚部分的直径**少为D5+200.
4、钢管和挡板焊接后经镀锌处理,再施行与套管安装。
5、焊接采用手工电弧焊,焊条型号E4303.
04FS02柔性密闭套管用于地下工程、化工、钢铁、建筑、化工、刚铁、自来水、污水处理等单位。柔性密闭套管是为了解决有些地下工程需要管路穿墙而过,而通过处又有严密防水要求。
DN | D1 | D2 | D3 | D4 | D5 | D7 | L | L0 | L1 | L2 | d1 | d2 | d3 | D1 | D2 | K | n-M |
50 | 60 | 95 | 65 | 145 | 200 | 81 | 65 | \ | 72 | 30 | 3.5 | 4 | 8 | 65 | 86 | 4 | 4-M12 |
65 | 76 | 114 | 80 | 165 | 220 | 96 | 65 | 25 | 72 | 30 | 3.75 | 4 | 8 | 80 | 105 | 4 | 4-M12 |
80 | 89 | 127 | 95 | 180 | 235 | 115 | 65 | 25 | 76 | 38 | 4 | 4 | 10 | 95 | 118 | 4 | 4-M16 |
100 | 108 | 146 | 114 | 200 | 255 | 134 | 65 | 25 | 76 | 38 | 4 | 4.5 | 10 | 114 | 136 | 4 | 4-M16 |
125 | 133 | 180 | 140 | 235 | 290 | 160 | 65 | 25 | 76 | 38 | 4 | 6 | 10 | 140 | 167 | 6 | 6-M16 |
150 | 159 | 203 | 165 | 260 | 315 | 185 | 65 | 25 | 76 | 38 | 4.5 | 6 | 10 | 165 | 190 | 6 | 6-M16 |
200 | 219 | 265 | 226 | 320 | 375 | 246 | 65 | 25 | 76 | 38 | 6 | 6 | 10 | 226 | 252 | 6 | 6-M16 |
