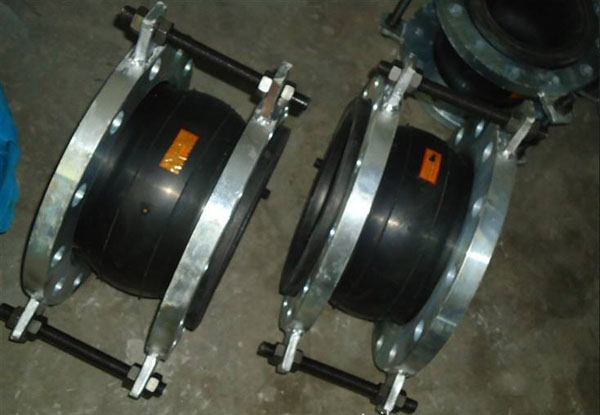

KXT-F单球体限位橡胶接头

KXT-F型橡胶接头内部致密度高、能承受较高压力、弹性变形效果好。该产品是汇智供水采用气吹模具新工艺制造，系内胶层、增强层、中胶层、外胶层复合的球体和松套锻打低碳钢法兰组成的产品，具有耐压高、弹性好、位移量大、减震降噪效果好，安装方便等特点。

标签： KXT-F单球体限位橡胶接头橡胶接头

电话咨询：17319758766

产品介绍
产品特点
产品用途
技术参数
相关产品推荐
供水设备相关知识

p 产品中心PRODUCT

防水套管系列

止水翼环

橡胶接头系列

伸缩器系列

伸缩接头系列

补偿器系列

传力接头系列

C 联系我们CONTACT

巩义市汇智供水材料有限公司

手机：17319758766

邮箱：[email protected]

网址：http://www.xj8112.cn

C 案例推荐Case recommendation

伸缩器使用案例

伸缩器案安装现场

防水套管应用现场

防水套管现场安装

橡胶接头使用现场

单球体橡胶接头应用案例

产品介绍

产品特点

产品特点:

KXT-F型橡胶接头内部致密度高、能承受较高压力、弹性变形效果好。该产品是汇智供水采用气吹模具新工艺制造，系内胶层、增强层、中胶层、外胶层复合的球体和松套锻打低碳钢法兰组成的产品，具有耐压高、弹性好、位移量大、减震降噪效果好，安装方便等特点。可广泛用与给排水、暖通空调、消防、压缩机、造纸、制药、船舶、水泵、风机等管道系统。

该橡胶接头是由织物增强的橡胶件与松套金属法兰组成，用于管道降噪减震、补偿位移的接头。它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。汇智供水严格按照国际标准及原料质量要求，杜绝偷工减料现像，环保标准即产品原料不但需要新料，还需要环保级新料。

产品用途

KXT-F单球体限位橡胶接头具有良好的综合性能，它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。

KXT-F型橡胶接头专用冷水、热水、压缩空气、天然气等，它以*的设计、新颖的结构和良好的密封性能解决了因热胀冷缩造成管道爆裂和损坏管道连接设备，有效的提高了管道的使用周期和对设备的保护。

技术参数


公称通径 mm	伸缩器设计安装尺寸					螺栓孔数			螺栓孔径			螺栓中心圆直径
	橡胶伸缩器（减震器）					压力等级
	长度 mm	伸长 mm	压缩 mm	位移 mm	偏转角度 °C	6	10	16	6	10	16	6	10	16
50	105	7	10	10	15	4	4	4	13.5	17.5	17.5	110	125	125
65	115	7	13	11	15	4	4	4	13.5	17.5	17.5	130	145	145
80	135	8	15	12	15	4	4	8	17.5	17.5	17.5	150	160	160
100	150	10	19	13	15	4	8	8	17.5	17.5	17.5	170	180	180
125	165	12	19	13	15	8	8	8	17.5	17.5	17.5	200	210	210
150	180	12	20	13	15	8	8	8	17.5	22	22	225	240	240
200	210	16	25	20	15	8	8	12	17.5	22	22	280	295	295
250	230	16	25	20	15	12	12	12	17.5	22	26	335	350	355
300	245	16	25	20	15	12	12	12	22	22	26	395	400	410
350	255	16	25	20	15	12	16	16	22	22	26	445	460	470
400	260	16	25	20	15	16	16	16	22	26	30	495	515	525
450	260	16	25	20	15	16	20	20	22	26	30	550	565	585
500	260	16	25	20	15	20	20	20	22	26	33	600	620	650
600	260	16	25	20	15	20	20	20	26	30	36	705	725	770
700	260	16	25	20	15	24	24	24	26	30	36	810	840	840
800	260	16	25	20	15	24	24	24	30	33	41	920	950	950
900	260	16	25	20	15	24	28	28	30	33	41	1020	1050	1050
1000	260	16	25	20	15	28	28	28	30	34	48	1120	1160	1170
1200	260	16	25	20	15	32	32	32	33	41	54	1340	1380	1390
1400	360	20	28	25	15	36	36	36	36	42	54	1560	1590	1590
1600	360	20	28	25	15	40	40	40	36	48	58	1760	1820	1820
1800	360	20	28	25	15	44	44		41	54		1970	2020
2000	420	25	35	30	15	48	48		48	54		2180	2230

注：1.特殊要求可来函来图定制，法兰按《**通用给排水标准图集》，其它按HG/T2289-92。 2.循环水管道使用DN200以上产品，管道**须有固定支撑或固定托架，否则产品应安装防拉脱装置。 3.用户使用橡接头，对应法兰应是阀门法兰或符合GB/T9115.1(RF)法兰。
