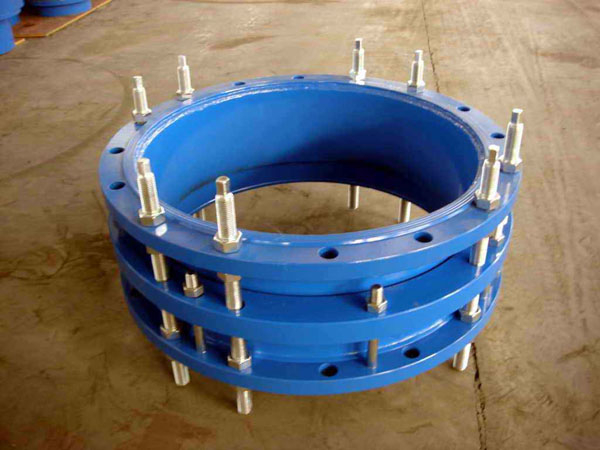

C2F型双法兰松套传力接头
C2F型双法兰松套传力接头，是由法兰松套伸缩接头和短管法兰、传力螺杆等构件组成，能降低被连接件的压力推力（盲板力）和补偿管路安装误差，双法兰松套传力接头不能吸收轴向位移。双法兰松套传力接头主要用于泵、阀门等附件的松套连接。
标签：
C2F型双法兰松套传力接头
传力接头
p
产品中心PRODUCT
防水套管系列
- 02S404型柔性防
- 加长加翼环柔
- ZYS808柔性防水
- 04FS02柔性密闭
- 02S404刚性防水
- 02S404刚性防水
- B型柔性防水套
- 人防地下室专
- 加长加翼环防
- 07FS02防护密闭
- 不锈钢防水套
- 柔性防水套管
止水翼环
橡胶接头系列
- KXT单球体可曲
- 耐磨丁基橡胶
- KXT-F单球体限位
- KDF翻边单球体
- KST双球体橡胶
- KYT-F同心异径限
- 耐酸碱氟橡胶
- KST-L丝扣橡胶接
- KWT90度橡胶弯头
- KYP-F偏心异径限
- KKT卡箍式橡胶
- KDF-F翻边单球体
- KST-F双球体限位
- 衬四氟橡胶接
- KFT丝扣风机盘
- KYP偏心异径橡
- 防拉脱橡胶接
伸缩器系列
伸缩接头系列
补偿器系列
- JDZ型轴向内压
- JR型通用金属软
- QJB型球形补偿
- ZTWB直流介质无
- JZW型轴向外压
- JXH小拉杆横向
- JDH大拉杆横向
- JJL铰链型波纹
- BZZPP旁通式直管
- XB矩形风道纤维
- 双流向套筒式
- XB圆形风道纤维
- FUB圆形风道橡
- FVB矩形风道橡
- 大波纹板盒型
- 旋转球形补偿
- 套筒式补偿器
- F（FY）型压盖
传力接头系列
C
联系我们CONTACT
巩义市汇智供水材料有限公司
手 机：17319758766
产品介绍
C2F型双法兰松套传力接头，是由法兰松套伸缩接头和短管法兰、传力螺杆等构件组成，能降低被连接件的压力推力（盲板力）和补偿管路安装误差，双法兰松套传力接头不能吸收轴向位移。双法兰松套传力接头主要用于泵、阀门等附件的松套连接。
双法兰松套传力接头适用范围 双法兰松套传力接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。 双法兰松套传力接头安装说明 双法兰松套传力接头适用两边都是法兰的连接方式，安装时调节产品两端与管道 C2F型双法兰松套传力接头，是由法兰松套伸缩接头和短管法兰、传力螺杆等构件组成，能降低被连接件的压力推力（盲板力）和补偿管路安装误差，双法兰松套传力接头不能吸收轴向位移。双法兰松套传力接头主要用于泵、阀门等附件的松套连接。
产品特点
双法兰松套传力接头安装说明
双法兰松套传力接头适用两边都是法兰的连接方式，安装时调节产品两端与管道或法兰的安装长度，安装和焊接完毕后，对角依次均匀拧紧压盖螺栓，使其成为一个整体，并有一定的位移量，方便安装维修，可根据现场尺寸进行调整。在工作时可以把轴向推力传递**整个管道。
松套传力接头的材质：主要有Q235碳钢、不锈钢、铸钢、球墨铸铁等。不同的用途选用不同的材质和型号。
松套传力接头分类有：单发兰松套传力接头、双法兰松套传力接头、可拆式双法兰松套传力接头。
双法兰松套传力接头性能特点：
松套传力接头是在法兰松套补偿接头的基础上增设法兰短管及传力螺杆而成，次类型的补偿接头与松套补偿接头和松套限位补偿接头不同的是它的补偿量是指在安装及拆卸过程中的调节量，一旦将所有的螺母拧 紧，它是刚性连接的，可以传递轴心力，从而保护阀门、泵等设备。
产品用途
双法兰松套传力接头适用范围:
双法兰松套传力接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
技术参数
公称通径 | 管子外径 | 外形尺寸 | 伸缩量 | 法兰连接尺寸 | ||||||
Dw | L | L1 | 0.6MPa | 1.0MPa | ||||||
D | D1 | n-d。 | D | D1 | n-d。 | |||||
65 | 76 | 340 | 105 | 50 | 160 | 130 | 4-￠14 | 185 | 145 | 4-￠18 |
80 | 89 | 190 | 150 | 4-￠18 | 200 | 160 | 8-￠18 | |||
100 | 108 | 210 | 170 | 220 | 180 | |||||
114 | ||||||||||
125 | 133 | 240 | 200 | 8-￠18 | 250 | 210 | ||||
140 | ||||||||||
150 | 159 | 265 | 225 | 285 | 240 | 8-￠22 | ||||
168 | ||||||||||
200 | 219 | 320 | 280 | 340 | 295 | |||||
250 | 273 | 370 | 335 | 12-￠18 | 395 | 350 | 12-￠22 | |||
300 | 325 | 350 | 130 | 65 | 440 | 395 | 12-￠22 | 445 | 400 | |
350 | 377 | 490 | 445 | 505 | 460 | 16-￠22 | ||||
400 | 426 | 540 | 495 | 16-￠22 | 565 | 515 | 16-￠26 | |||
450 | 480 | 595 | 550 | 615 | 565 | 20-￠26 | ||||
500 | 530 | 645 | 600 | 20-￠22 | 670 | 620 | ||||
600 | 630 | 755 | 705 | 20-￠26 | 780 | 725 | 20-￠30 | |||
700 | 720 | 860 | 810 | 24-￠26 | 895 | 840 | 24-￠30 | |||
800 | 820 | 590 | 220 | 130 | 975 | 920 | 24-￠30 | 1015 | 950 | 24-￠33 |
900 | 920 | 1075 | 1020 | 1115 | 1015 | 28-￠33 | ||||
1000 | 1020 | 1175 | 1120 | 28-￠30 | 1230 | 1160 | 28-￠36 | |||
1200 | 1220 | 1405 | 1340 | 32-￠33 | 1455 | 1380 | 32-￠40 | |||
1400 | 1420 | 1630 | 1560 | 36-￠36 | 1675 | 1590 | 36-￠42 | |||
1500 | 1520 | 1730 | 1660 | - | - | - | ||||
1600 | 1620 | 1830 | 1760 | 40-￠36 | 1915 | 1820 | 40-￠48 | |||
1800 | 1820 | 2045 | 1970 | 44-￠40 | 2115 | 2020 | 44-￠48 | |||
2000 | 2020 | 2265 | 2180 | 48-￠42 | 2325 | 2230 | 48-￠48 | |||
2200 | 2220 | 2475 | 2390 | 52-￠42 | 2550 | 2440 | 52-￠56 | |||
2400 | 2420 | 2685 | 2600 | 56-￠42 | 2760 | 2650 | 56-￠56 | |||
