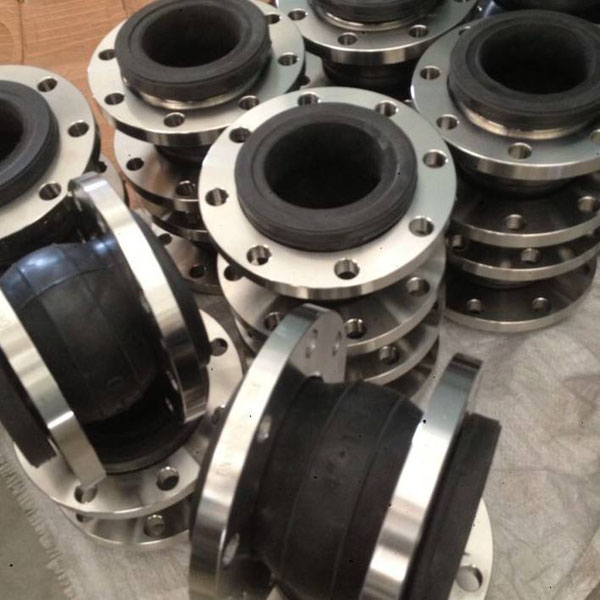

KXT单球体可曲挠橡胶接头

KXT单球体可曲挠橡胶接头又称作橡胶软连接、管道减震器、避震喉、软接头等。本产品引进生产工艺，制作过程中内层受到高压力，锦纶帘子布和胶层得到更好的结合，比普通型可曲挠橡胶接头的工作压力更高，质量更好。

标签： KXT单球体可曲挠橡胶接头橡胶接头

电话咨询：17319758766

产品介绍
产品特点
产品用途
技术参数
相关产品推荐
供水设备相关知识

p 产品中心PRODUCT

防水套管系列

止水翼环

橡胶接头系列

伸缩器系列

伸缩接头系列

补偿器系列

传力接头系列

C 联系我们CONTACT

巩义市汇智供水材料有限公司

手机：17319758766

邮箱：[email protected]

网址：http://www.xj8112.cn

C 案例推荐Case recommendation

伸缩器使用案例

伸缩器案安装现场

防水套管应用现场

防水套管现场安装

橡胶接头使用现场

单球体橡胶接头应用案例

产品介绍

KXT单球体可曲挠橡胶接头又称作橡胶软连接、管道减震器、避震喉、软接头等。本产品引进生产工艺，制作过程中内层受到高压力，锦纶帘子布和胶层得到更好的结合，比普通型可曲挠橡胶接头的工作压力更高，质量更好。它的特点是内胶层混然一体，光洁无缝痕，标签采用硫化工艺，与产品结合在一起。

产品特点

产品优势：

1、可大大降低管道系统的震动和噪声，可根本上解决各类管路的接口位移，轴向伸缩及不同心度等问题。

2、根据材料不同可曲挠单球橡胶接头可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各类品种，适应多种介质和环境。

3、单球体可曲挠橡胶接头材料属极性橡胶，密封性好，重量轻，安装维修方便、使用寿命长但避免与锋利金属器械接触，以免刺破球体。

4、架空使用可配弹性支架，安装时螺栓要用对角法上紧。

5、管路压力过高时，应用螺栓将两端法兰连在一起。

产品安装：

1、KXT单球体可曲挠橡胶接头在安装时，严禁超位移*安装。

2、安装螺栓要对称，逐步加压扭紧，以防局部泄漏。

3、1.6 MPa 以上的工作压力，安装螺栓要有弹性压垫，以防工作时螺栓松动。

4、垂直安装时接头管道两端应有垂向受力支承，可采取防拉脱装置，以防止工作受压拉脱。

5、KXT单球体可曲挠橡胶接头安装部位应远离热源，臭氧区域，严禁强辐射光线暴晒和使用不符合本产品要求的介质。

6、KXT单球体可曲挠橡胶接头在运输装卸时严禁锐利器具划破表面，密封面。

产品用途

可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送－15℃～115℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送－30℃～250℃以上的上述介质或油、浓酸浓碱、固态物料。

KXT 单球体可曲挠橡胶接头：

KXT 单球体可曲挠橡胶接头主要用于原水和污水的提升和输送，火力发电厂的给水和冷却循环水，冶金行业，冷凝水，化工行业的化学物质的管道输送，石化行业的冷却，稀释及其它行业长短距离管线间的柔性连接。因为橡胶具有较高的耐磨性，还适用于一切行业的粒状和粉状及汽体的低温输送。

产品特点：

1、它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。内部致密度高、能承受较高压力、弹性变形效果好。

2、该产品是汇智供水采用气吹模具新工艺制造，系内胶层、增强层、中胶层、外胶层复合的球体和松套锻打低碳钢法兰组成的产品，具有耐压高、弹性好、位移量大、减震降噪效果好，安装方便等特点。可广泛用与给排水、暖通空调、消防、压缩机、造纸、制药、船舶、水泵、风机等管道系统。

3、橡胶接头是由织物增强的橡胶件与松套金属法兰组成，用于管道减震降噪、补偿位移的接头。

4、汇智供水严格按照国际标准及原料质量要求，杜绝偷工减料现像，环保标准即产品原料不但需要新料，还需要环保级新料。由于橡胶接头具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程，特别适用于震动较大、冷热变化频繁的管道。

技术参数

法兰	锻打低碳钢、不锈钢（可按用户需求定制）
内胶层	耐老化极性天然合成橡胶
增强层	采用高强度、冷热稳定性强的聚酯帘子布
中胶层	天然橡胶、丁腈橡胶等（根据橡胶接头要求不同）
外胶层	耐老化极性天然合成橡胶
增压圈	*镀铜钢丝绳

序号			指标
1	拉伸强度，MPa ≥		13
2	扯断伸长率，% ≥		450
3	硬度（绍尔A），度		60±5
4	脆性温度，≤		-3
5	粘合强度（帘布屋间），KN/m≥		2.0
6	热空气老化 100℃×48h	拉伸强度降低率，%≤	25
		扯断伸长降低率，%≤	25
7	质量变化率（10% H2SO4×168h×室温），%≤		1.0
8	质量变化率（10% NaOH×168h×室温），%≤		1.0

技术条件

项目	型号	JGD-1	JGD-2	JGD-3
工作压力MPa(kgf/cm2)		1（10）	1.6（16）	2.5（25）
爆破压力MPa(kgf/cm2)		2（20）	3（30）	4.5（45）
真空度KPa(mm/Hg)		53.3（400）	86.7（650）	100（750）
适　用　温　度℃		-15℃～115℃特殊可达-30℃～160℃
适　用　介　质		空气、压缩空气、水、海水、热水、油、酸、碱等。

公称通径DN		长度 L mm	法兰厚度 b mm	螺栓数 n	螺栓孔直径 mm	螺栓孔中心圆直径D1mm	轴向位移mm		横向位移 mm	偏转角度 a1+a2
mm	英寸	长度 L mm	法兰厚度 b mm	螺栓数 n	螺栓孔直径 mm	螺栓孔中心圆直径D1mm	伸长	压缩	横向位移 mm	偏转角度 a1+a2
32	1.25	95	16	4	18	100	6	9	9	15
40	1.5	95	18	4	18	110	6	10	9	15
50	2	105	18	4	18	125	7	10	10	15
65	2.5	115	20	4	18	145	7	13	11	15
80	3	135	20	4	18	160	8	15	12	15
100	4	150	22	8	18	180	10	19	13	15
125	5	165	24	8	18	210	12	19	13	15
150	6	180	24	8	23	240	12	20	14	15
200	8	210	24	8	23	295	16	25	22	15
250	10	230	26	12	23	350	16	25	22	15
300	12	245	28	12	23	400	16	25	22	15
350	14	255	28	16	23	460	16	25	22	15
400	16	255	30	16	25	515	16	25	22	15
450	18	255	30	20	25	565	16	25	22	15
500	20	255	32	20	25	620	16	25	22	15
600	24	260	36	20	30	725	16	25	22	15
700	28	260	36	24	30	840	16	25	22	15
800	32	260	38	24	34	950	16	25	22	15
900	36	260	42	28	34	1050	16	25	22	15
1000	40	260	44	28	34	1160	18	26	24	15
1200	48	260	48	32	41	1380	18	26	24	15
1400	56	350	44	36	34	1560	20	28	26	15
1600	64	350	46	40	34	1760	25	35	30	10
1800	72	350	52	44	41	1970	25	35	30	10
2000	80	420	54	48	48	2180	25	35	30	10
2200	88	400	40	52	48	2390	25	35	30	10
2400	96	400	41	56	48	2600	25	35	30	10
2600	104	450	42	60	54	2810	25	35	30	10
2800	112	450	45	64	54	3020	25	35	30	10
3000	120	450	50	68	54	3220	25	35	30	10

注：1、特殊要求可来函来图定制，法兰按《**通用给排水标准图集》，其它按HG/T2289-92。

2、DN350-600(2)型工作压力为1.6MPa，DN32-400(3)型工作压力为2.5MPa。

3、DN700-DN1200工作压力为1.0MPa，DN1400工作压力为0.6MPa，DN1600-DN1800工作压力为0.4MPa，法兰按0.6MPa选取。DN2000工作压力为0.25MPa，法兰按0.6MPa压力选取。

4、悬空给水使用DN200以上产品，管道**须有固定支撑或固定托架，否则产品应安装防拉脱装置。

5、用户使用橡接头，对应法兰应是阀门法兰或符合GB/T9115.1(RF)法兰。
